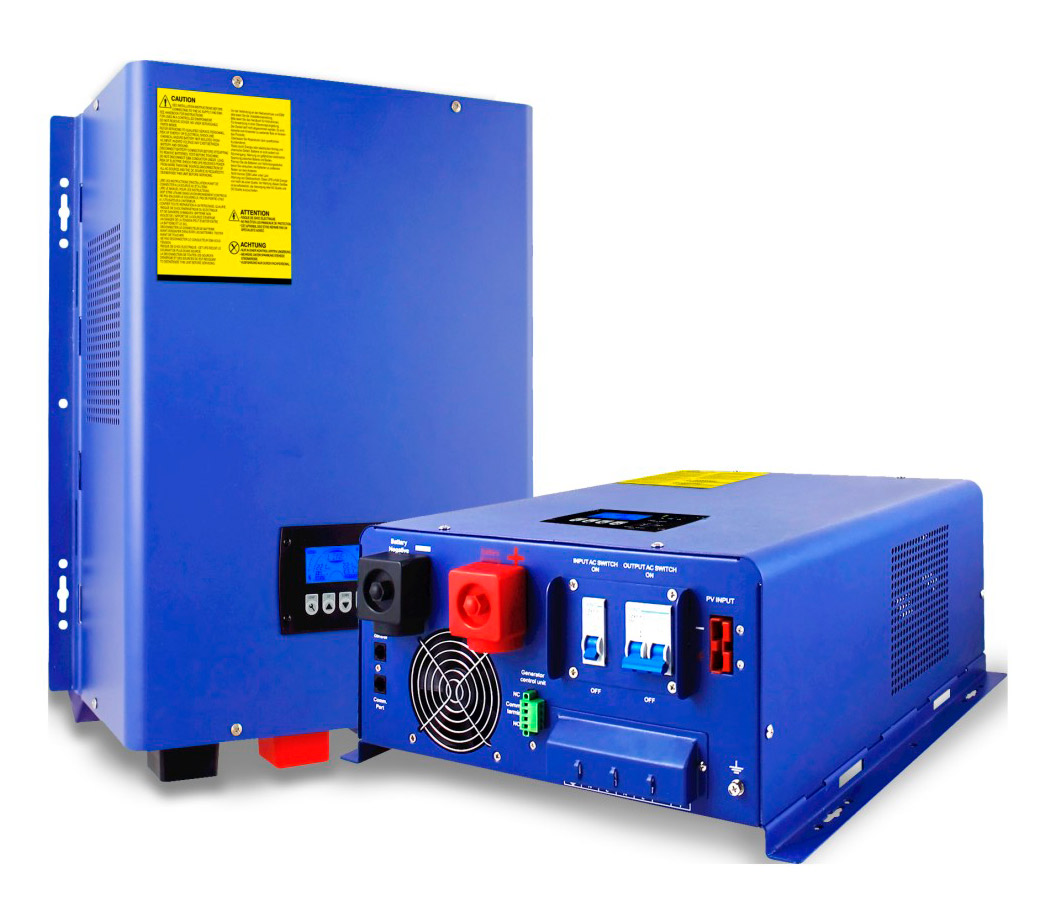

AC/Solar charging hybird off grid inverter.
LED/LCD display,Enhanced functions setting via LCD,Man-machine intelligent design.
Built-in 40A/60A optional MPPT solar charge controller.
Remote external dispaly panel realize remote operation.
Five stages adjustable AC charging current,AC charging also can be closed.
AC/DC priority modes can be set.
Generator restart single(Dry contact).
Three times peak power,strong loading capacity.
Over load,output short circuit protection.
| Modelo No. | PL20-1000 | PL20-2000 | PL20-3000 | PL20-4000 | PL20-5000 | PL20-6000 | PL20-8000 | PL20-10000 | PL20-12000 |
| Potencia Nominal | 1000W | 2000W | 3000W | 4000W | 5000W | 6000W | 8000W | 10000W | 12000W |
| Entrada AC | |||||||||
| Fase y Forma de Onda | Simple fase & Onda senoidal pura | ||||||||
| Voltaje | 120VAC/230VAC | 230VAC | |||||||
| Rango de Voltaje | 85-130VAC for 120VAC,185-265VAC for 230vac | 185-265VAC for 230vac | |||||||
| Frecuencia | 50Hz:41-54HZ or 60Hz:51-64HZ (auto sensing) | ||||||||
| Salida AC | |||||||||
| Fase y Forma de Onda | Single phase & Pure Sine Wave | ||||||||
| Voltaje | 120VAC/230VAC | 230VAC | |||||||
| Regulación de Voltaje | ±10%rms | ||||||||
| Frecuencia | 60HZ/50HZ±0.3Hz | 50HZ/60HZ±0.3Hz | |||||||
| Pico de Potencia | 3 veces de la potencia nominal | ||||||||
| Carga AC | |||||||||
| Corriente nominal de carga | 20A/35A/50A/70A/90A (5 etapas de corriente de carga ajustable) | ||||||||
| Protección sobre carga | Bat.V≥15.5VDC para Baterías de 12V,Bat.V≥31.0VDC para Baterías de 24V, Bat.V≥62.0VDC para Baterías de 48V,pitidos de 0.5s cada 1s & 60s después de falla |
||||||||
| 3 Etapas de carga | Boost CC ( fase de corriente constante )
Boost CV ( fase de tensión constante ) Float ( fase de tensión constante ) |
||||||||
| Controlador de carga solar | |||||||||
| Corriente de carga nominal | 40A o 60A | ||||||||
| Corriente de Carga nominal según tipo de voltaje de la batería | 12v/24v/48v 40A ; 12v/24v 60A | ||||||||
| Max. Voltaje de circuito abierto del sistema fotovoltaico | 12V para 40Vdc,24V para 55Vdc,48V para 110Vdc | ||||||||
| Modo de carga | MPPT | ||||||||
| Efficiency | ≥97% | ||||||||
| Voltaje Bajo de reconexión del sistema FV | PV≥Bat.v=3V | ||||||||
| Voltaje Bajo de desconexión del sistema FV | PV≤Bat.v | ||||||||
| Voltaje de batería | |||||||||
| Voltaje DC nominal de entrada | 12v/24v | 24v/48v | 48v | ||||||
| Mínima tensión de arranque | 10V para 12V, 20V para 24V, 40V para 48V | ||||||||
| Rango de voltaje DC de entrada | 10.5VDC±0.3VDC ~ 16VDC±0.3VDC para 12V | ||||||||
| 20VDC±0.6VDC ~ 32VDC±0.6VDC para 24V | |||||||||
| 42VDC±1.2VDC ~ 164VDC±1.2VDC para 48V | |||||||||
| Eficiencia de transferencia | |||||||||
| Modo de línea | >95% | ||||||||
| Modo Batería | >88% | ||||||||
| Transfer time | |||||||||
| AC a DC | 20ms(max) | ||||||||
| DC a AC | 15ms(max) | ||||||||
| Parámetros del sistema | |||||||||
| Protecciones | Bajo voltaje de las baterías, sobrecarga y por temperatura. | ||||||||
| Protección sobrecarga | 110%<load<150%, pitidos 0.5s cada 1s, y 60s después de falla; Carga>150%, pitidos 0.5s Cada 1s, y 20s después de falla. |
||||||||
| Protección de cortocircuito en la salida | Límite de corriente | ||||||||
| Aumento de valores (10s) | 1:3(VA) | ||||||||
| Ahorrador de energía | Carga25W(Habilitada en «P/S auto» Ajuste del control) | ||||||||
| Indicador | LED&LCD display | ||||||||
| Especificaciones Generales | |||||||||
| Temp. de operación | 0℃ to 40℃ | ||||||||
| Temp. almacenamiento | -15℃ to 60℃ | ||||||||
| Humedad | 5% to 95% (no condensada) | ||||||||
| Ruido audible | ≤60dB | ||||||||
| Ventilación | Aire forzado, Ventilador de velocidad variable | ||||||||
